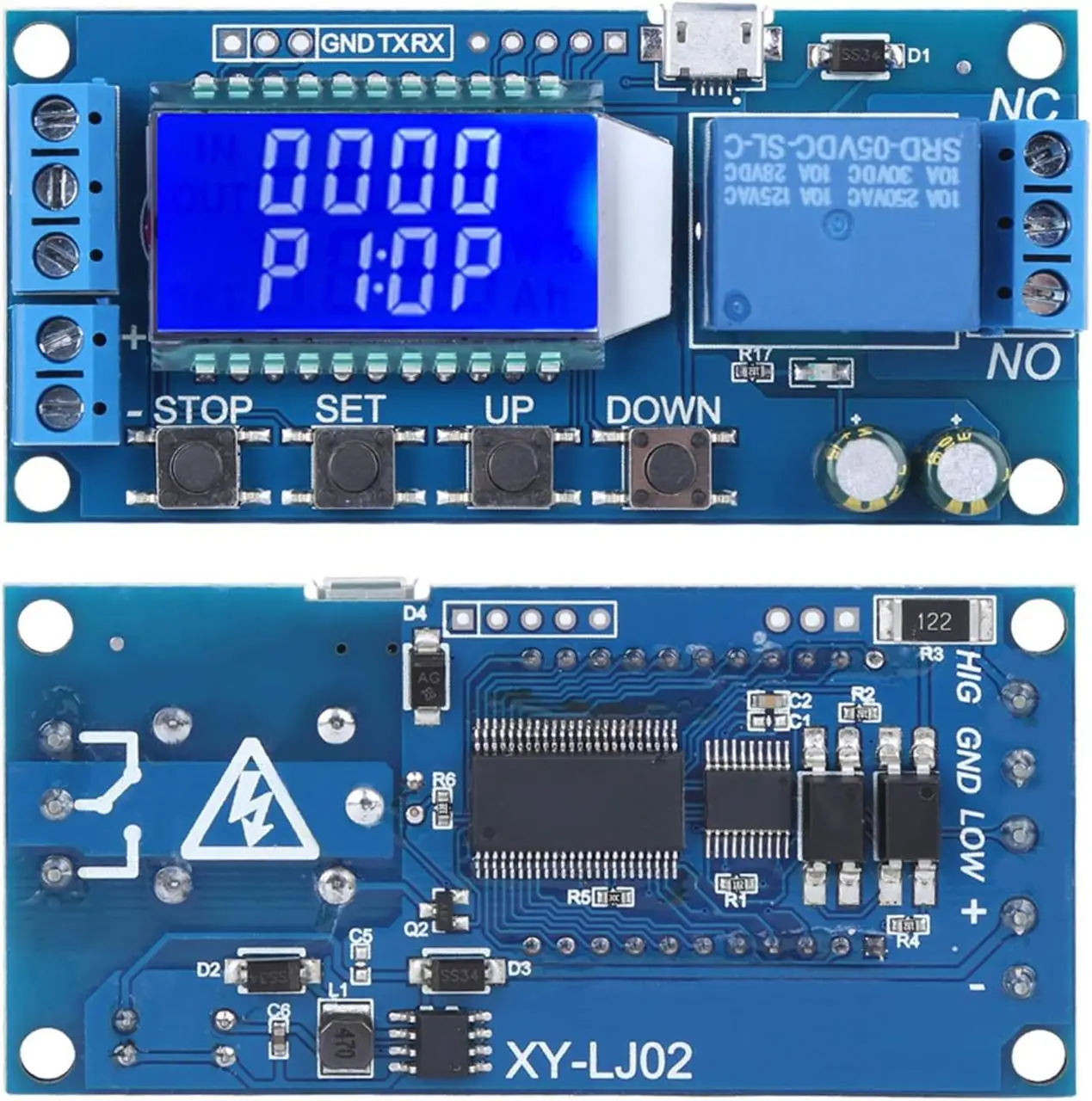

Циклічний таймер затримки із РК-дисплеєм, реле часу XY-LJ02 5-30В

Діапазон часу: 0,01 сек ~ 9999 хв

Цей продукт РК-дисплей дуже чіткий, простий і простий у використанні, потужний, але, будь ласка, уважно прочитайте інструкції користувача перед використанням.

Основні характеристики продукту:
Дисплей з двома РК-колонами може відображати параметри безпосередньо;
Режим запуску: високий та низький рівень, кількість перемикачів. Задовольнити більшість потреб.
Джерела живлення: 6 ~ 30V, а також підтримує мікро USB 5,0 V, дуже зручне. Анти-задні підключення джерела живлення.
Параметри можуть змінюватися через UART.
Кнопка зупинки забезпечує функцію аварійної зупинки.
5 хвилин без будь-якої операції в низькопотужному стані. Будь-які дії прокидаються.
OP/CL/LOP params можна індивідуально модифікувати
Усі параметри автоматично зберігаються при вимкненні живлення.

Параметри продукту:
Джерело живлення: 6V ~ 30V та micro USB 5,0 V
Тригер джерела сигналу: високий рівень (3,0 V ~ 24,0 V), низький рівень (0,0 V ~ 0,2 V), перемикач сигналу.
Вихідне навантаження Maxmum: DC 30V 5A та AC 220V 5A.
Статичний струм: 15 мА Робочий струм: 50 мА.
Послуги термін служби: Понад 100000 разів; Робоча температура: від -40 до 85 ° С; Розмір: 8,0 * 3,8 * 1,9 см.
Ізоляція оптопари, сильна здатність антиперешкод, монтажна плата промислового класу

Діапазон часу:
0,01 сек ~ 9999 хв
Як вибрати діапазон часу:
В інтерфейсі зміни параметрів OP/CL натисніть кнопку STOP найближчим часом, щоб вибрати діапазон синхронізації.

XXXXДіапазон часу: 1 сек ~ 9999сек
XX X.XДіапазон часу: 0.1sec ~ 999.9sec
XX.XXДіапазон часу: 0.01sec ~ 99.99sec
X.X.X.XДіапазон часу: 1 хв ~ 999,9 хв
Наприклад, якщо ви хочете встановити OPДо 3,2 секунд, перемістіть знак після коми до десяти знак після коми. РК-дисплей дисплей 003,2
Опис параметрів: OPВ режимі реального часу,CLНеробочий час,Скорочує Час циклу (1 - 9999 разів, "----" представляє нескінченну кількість циклів)

Параметр Налаштування:
Натисніть та утримуйте клавішу SET, щоб увійти в інтерфейс налаштування;
Спочатку встановіть режим роботи, режим роботи блимає нагадування, встановіть режим роботи, натиснувши кнопки вгору/вниз;
Натисніть кнопку SET, щоб вибрати режим роботи та увійти до параметрів системи.
В інтерфейсі налаштування параметрів системи натисніть кнопку SET, щоб переключити параметри системи для зміни, та натисніть/утримуйте клавішу UP/DOWN для зміни. (Примітка: набір коротких натискань P-1 ~ P-3, режим P-7 неприпустимий);
В інтерфейсі модифікації параметрів OP/CL коротке натискання стоп для перемикання таймера (1s/0,1s/0,01s/1min);
Після встановлення всіх параметрів натисніть та утримуйте кнопку set більше 2 секунд, щоб відпустити руку, зберегти настройки параметрів та вийти з інтерфейсу настройки
Функції віддаленого завантаження даних та налаштування параметрів:
Система підтримує функції читання та запису параметрів UART;

Додаткові характеристики:
Низьке енергоспоживання: у біговому інтерфейсі, натиснувши кнопку стоп протягом тривалого часу, функція низької потужності запускається або закривається (L-P вибирає для запуску функції сплячки, І вимикає функцію сплячки);
Вибір функції реле: в робочому інтерфейсі, натисканням STOP Кнопка найближчим часом, функція реле запущена або закрита, він відповідає реле стану провідності зазвичай включається, не відповідає реле стану провідності не включається; "не" в стані, система блимає "поза";
Вигляд параметра: в операційному інтерфейсі натисніть клавішу SET для відображення поточної установки систем, не впливаючи на нормальну роботу системи;
Перемикання вмісту дисплея: у режимі P-5 P-6, перемикання відображення вмісту (час роботи/номер циклу) натисканням кнопки вниз;

Введення режиму роботи (P1 ~ P7)
P1: після спрацьовування сигналу провідність реле в OP Час відключається; ВOPЧас, сигнал недійсний.
P2: після спрацьовування сигналу провідність реле в OP Час відключається; Час, сигнал запускає новий таймер.
P3: після спрацьовування сигналу провідність реле в OP Час відключається; ВOPЧас, таймер скидання сигналу, відключення реле та зупинка часу.
P4: при спрацюванні, після вимкнення Реле від CL Час Реле провідності OP Час, після завершення синхронізації, відключіть реле.
P5: при спрацьовуванні, після проведення реле в часі, реле відключає час CL, а потім петлі вище дій, дає сигнал знову в циклі, реле відключення, зупиняє таймер, і кількість циклів (LOP) може бути встановлено;
P6: коли спрацьовує, після провідності реле в режимі op, реле відключає час CL, а потім циклує вищезгадану дію, сигнал недійсний в циклі, кількість циклів (LOP) може бути встановлений;
P7: Функція утримання сигналу: сигнал підтримується, час очищається, та провідність реле; Коли сигнал зникає, реле відключається після OP; Під час є інший сигнал і час очищений;
