Модуль Електронне навантаження 5А 35W FX35
- Немає в наявності
- Код: 29568891
430 ₴
+380 (95) 129-11-19
Менеджер з продажповернення товару протягом 14 днів за домовленістю
Модуль Електронне навантаження 5А 35W FX35Немає в наявності
430 ₴
Опис
Характеристики
Інформація для замовлення
Основні характеристики:
- Напруга живлення: 5 В DC
- Діапазон напруги, що тестується: 1,5..25 В DC
- Діапазон тестованого струму: 0..5 А
- Максимальна потужність навантаження: 35 Вт
- Габаритний розмір: 115х45х25мм
- Маса нетто: 65 г

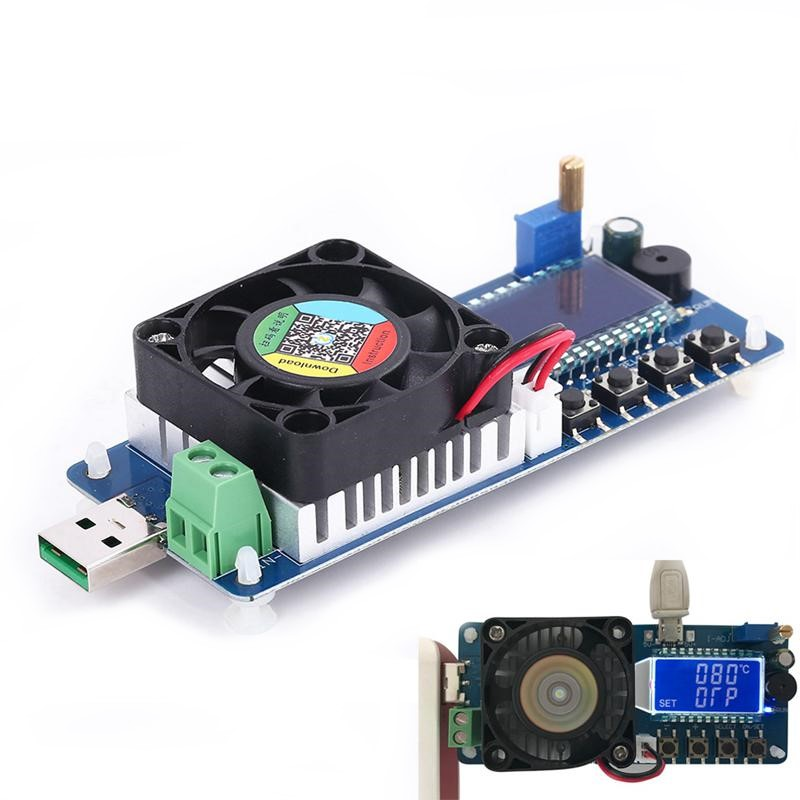

Цей модуль призначений для тестування різноманітних джерел живлення струмом до 5 А та потужністю до 35 Вт. Для підключення випробуваних джерел живлення на платі модуля передбачені штекер USB A, а також двоконтактна клемна колодка. Для відображення інформації використовується LCD-дисплей. Для охолодження модуля на платі встановлено радіатор та кулер. Куллер активується при досягненні температури 40 °С. Для підключення зовнішнього джерела живлення на платі є гніздо microUSB.
Важливо! Для роботи цей модуль вимагає підключення зовнішнього джерела живлення 5 В. Подавати живлення необхідно на гніздо microUSB або безпосередньо на контакти, розташовані поруч з ним.
Управління модулем
Управління модулем
Для встановлення сили струму на платі встановлено підстроювальний резистор.
Управління модулем використовуються наступні чотири кнопки:
- SELECT - перемикання між режимами відображення інформації, перемикання між пунктами меню
- ON/SET - запуск тестування, тривале натискання - вхід у режим налаштування
- + - кнопка інкремента, використовується для підвищення значення параметра при налаштуванні
- - - кнопка декремента, що використовується для зниження значення параметра при налаштуванні
При короткому натисканні на кнопку SELECT модуль перемикатиметься між наступними режимами відображення інформації:
- VA - відображення напруги та сили струму
- VW - відображення напруги та потужності
- V Ah - відображення напруги та ємності
- VT - відображення та часу вимірювання
При тривалому натисканні кнопки SELECT у будь-якому режимі відображення напруга (V) заміниться на температуру модуля (°C). При повторному натисканні напруга змінить температуру.
Режим налаштування
Режим налаштування
При тривалому затисканні кнопки ON/SET модуль увійде до меню налаштування. Перемикання між пунктами меню здійснюється за допомогою кнопки SELECT, зміна значення параметрів, що настроюються, проводиться за допомогою кнопок + і -.
Для налаштування доступний ряд відсічок - параметрів, при досягненні яких модуль припинить роботу. Доступні такі режими відсічення:
- LUP - відсікання по нижньому порогу напруги
- OUP - відсікання по верхньому порогу напруги
- OCP - відсікання по струму
- OPP - відсікання за потужністю
- OГP - відсікання за температурою
- OHP - відсікання за часом
- OAP - відсікання по ємності
Крім того, доступне калібрування модуля:
- corU - калібрування напруги
- corC - калібрування струму
| Користувацькі характеристики | |
|---|---|
| Максимальна потужність | 35 Вт |
| Максимальна сила струму | 5а |
| Живлення | 5в |
