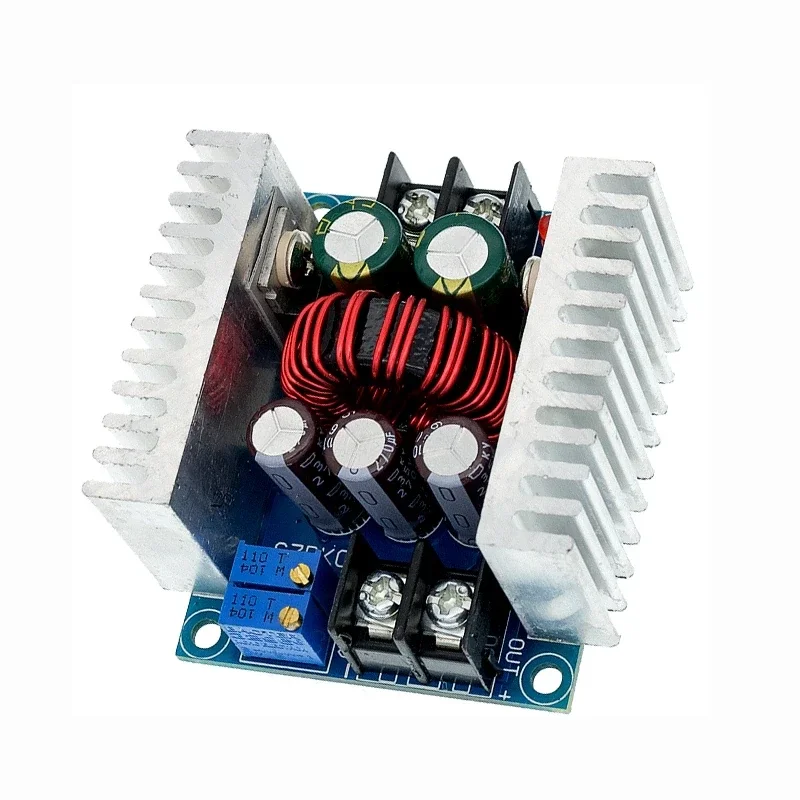

Потужний понижувальний DC-DC Step Down перетворювач живлення з регульованою вихідною стабілізованою напругою та регульованим максимальним струмом.
Вихідна напруга та струм регулюється підрядковими резисторами.
Драйвер виконаний за технологією синхронного випрямлення на мікросхемі LM25116 та двох польових транзисторах IRFB3607. Мікросхема LM25116 є імпульсним перетворювачем напруги постійного струму компанії Texas Instruments, яка має 10 висновків і виконана в корпусі «HTSSOP-20».
Важливо! Модуль є знижувальним DC-DC перетворювачем, тому вхідна напруга має бути більшою за вихідну напругу!
Мінімальна різниця між вхідною та вихідною напругою - 3 Вольти. Якщо різниця між вхідною та вихідною напругою велика, рекомендується зменшити потужність та струм.
Драйвер DC-DC-Down-20A призначений для живлення потужного навантаження. Наприклад, для живлення потужних світлодіодів.
Багатооборотні змінні резистори дозволяють максимально точно налаштувати необхідну вихідну напругу та струм.
Високий ККД 96% імпульсного перетворювача дозволяє за мінімальних розмірів отримати високий вихідний струм.
Основною особливістю даного модуля є діапазон максимальної вихідної сили струму, що становить від 0,3 до 20 А. Однак плата не розрахована на довгострокову роботу на піковому навантаженні. Тому не рекомендується тривалий час використовувати струм вище 15 Ампер.
На платі модуля розташовано 5 потужних електролітичних конденсаторів, які необхідні для згладжування пульсацій напруги.
Модуль має захист від короткого замикання та перегріву.
Захист від зміни полярності: ні – використовуйте захисний діод!
Модуль (драйвер) DC-DC-Down-20A можна використовувати для заряджання літій-іонних акумуляторів, живлення світлодіодних стрічок, блок живлення зі стабілізацією струму тощо.
Характеристики:
Тип конвертера: синхронний перетворювач
Максимальна вихідна потужність: 300 Вт (при температурі радіатора вище 65°C необхідно додаткове охолодження)
Пульсації: ±50 мВ
Вхідна напруга: 6 - 40 Вольт
Вихідна напруга: 1.25 - 35 Вольт (регульована, тривала до 32 В)
Максимальний вихідний струм: 20 А
Рекомендований вихідний струм: 15 А
ККД: 96%
Частота перетворення: 150 кГц
Робоча температура: від -10 ° C до + 75 ° C
Розмір: 60 x 52 x 27 мм
Підключення:
На платі модуля є 4 висновки:
IN+: вхідна напруга живлення 6 - 40 В
IN-: «земля»
OUT+: вихідна напруга живлення 1.25 - 35 В
OUT-: загальний провід навантаження
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
| Користувацькі характеристики | |
| Максимальна потужність | 20а |
