Понижуючий модуль DC-DC 4.5-30В 12А SKL регулюванням напруги

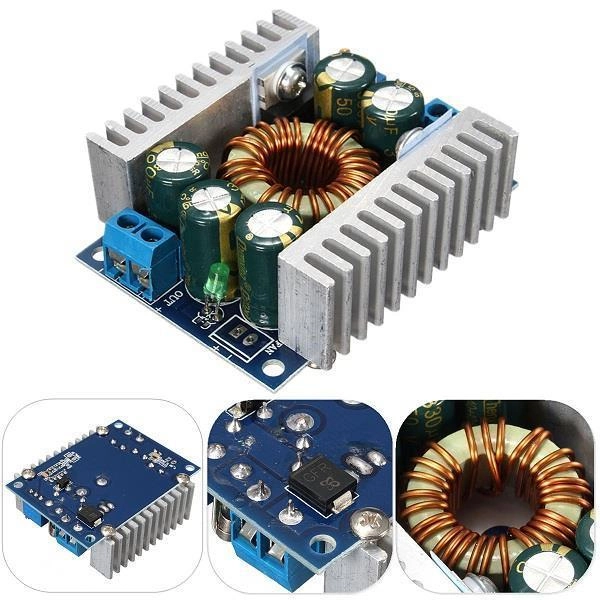

Знижувальний регульований перетворювач DC-DC використовується для зміни вихідної напруги. Цей перетворювач призначений для роботи з високопотужним навантаженням. Особливістю цього конвертера є значення максимального струму навантаження, яке становить 12 А. Модуль можна застосовувати як драйвер потужних світлодіодів, зарядний пристрій акумуляторів із великою ємністю тощо.

Регулюється вихідна напруга за допомогою підстроєного резистора. Для налагодження необхідного значення вихідної напруги необхідно під'єднати мультиметр до виведення перетворювача та плавним перемиканням потенціометра налаштувати вихідну напругу. Також для налагодження напруги можна використовувати цифровий вольтметр тощо. Сигналізує про значення вихідної напруги зелений світлодіод, який під'єднаний до шини живлення. Плата конвертера спроєктована на базі імпульсного перетворювача, підстрочкового резистора, операційного підсилювача LM358 та інших допоміжних компонентів. Робоча частота конвертера напруги становить 300 кГц, а ККД (коефіцієнт корисної дії) перетворювача становить 95%.

Під час використання струму навантаження значення якого становить понад 10 А необхідно замінити встановлений радіатор на потужніший охолоджувальний пристрій. Кріпиться радіатор до корпусу мікросхеми. Для безпеки рекомендується встановити ізоляцію між радіатором і корпусом мікросхеми.

Модуль має захист від короткого замикання та перегрівання. Для захисту від переполюсування на вхідний клемник можна встановити діод або діодний міст.

Джерело живлення й навантаження під'єднуються до плати перетворювача за допомогою 2 клемників.

Подається живлення від зовнішнього джерела живлення постійного струму. Діапазон вхідної напруги живлення перетворювача становить від 4,5 до 30 В, а вихідна напруга постійного струму становить від 0,8 до 30 В.

Технічні параметри:

• Вхідна напруга — DC4.5 - 30.0 V
• Вихідна напруга регульована — 0.8 - 28.0 V
• Максимальний імпульсний вихідний струм — 12.0 A
• Розміри — 60*52*20 мм.
• захист від перегрівання
• захист від перевантаження

Варіанти застосування:

* живлення світлодіодів;
* побудови зарядних пристроїв;
* використання як регульованого перетворювача із захистом від короткого замикання;
* модуль для створення лабораторного блока живлення

Якщо в процесі експлуатації температура радіаторів перевищуватиме 60-65 °C — забезпечте примусове обдування або збільште радіатори.
