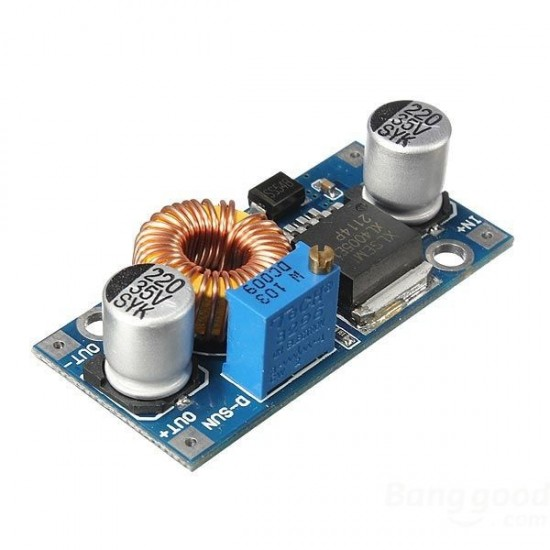

Перетворювач XL4005 призначений для зниження вихідного значення напруги. Основними перевагами даного модуля є: невеликі розміри плати, що не вимагає громіздких радіаторів і має високий ККД. Модуль можна використовувати для живлення схем з великим падінням напруги, заряджання акумуляторів, конструювання лабораторного блоку живлення і т.д. Модуль є покращеним аналогом понижуючого перетворювача LM2596S .
Модуль знижувального перетворювача спроектований на базі мікросхеми XL4005E . Мікросхема має 5 висновків та виконана в корпусі «TO-263». Діапазон вхідної напруги мікросхеми становить від 5 до 32, а вихідна напруга регулюється в діапазоні від 0,8 до 30 В. Регулювати вихідну напругу можна за допомогою підстроювального резистора. Діапазон вихідного струму становить від 0 до 5 А. При живленні навантаження робочим струмом понад 3,5 А необхідно встановити радіатор. Для встановлення охолоджуючого пристрою передбачено місце на звороті палати модуля.
Плата модуля має 4 висновки:
| IN+: | вхідна напруга |
| IN-: | загальний провід («земля») джерела живлення |
| OUT+: | вихідна напруга |
| OUT-: | загальний провід («земля») пристрою |
Мікросхема XL4005E має вбудований захист від перегріву (спрацьовує при досягненні значення температури 125 ° C) та від короткого замикання (КЗ).
Зверніть увагу на те, що модуль не має захисту від переполюсування.
Вихідна напруга "за замовчуванням з коробки" зазвичай становить близько 24 Вольт. Тому, якщо Ви використовуєте низьку вхідну напругу, то при першому включенні може знадобитися зробити досить велику кількість обертів регулятора до початку регулювання. Наприклад, при вхідній напрузі 12 вольт регулювання починається після 6-7 оборотів резистора проти годинникової стрілки.
Технічні характеристики модуля:
| Мікросхема | XL4005E |
| Діапазон вхідної напруги, | 5 ... 32 |
| Діапазон вихідної напруги, | 0,8...30 |
| Вихідний струм, А | 0 ... 5 |
| ККД, % | 90 |
| Частота перетворення, КГц | 300 |
| Робоча температура, °C | -40...+125 |
| Розміри модуля, мм | 45 x 21 x 14 |
| Основні | |
|---|---|
| Виробник | Buck |
| Вихідний струм, не більше | 5 А |
| Користувацькі характеристики | |
| Гарантія | 14 днів |
| ККД, % | 90 |
| Мікросхема | XL4005E |
