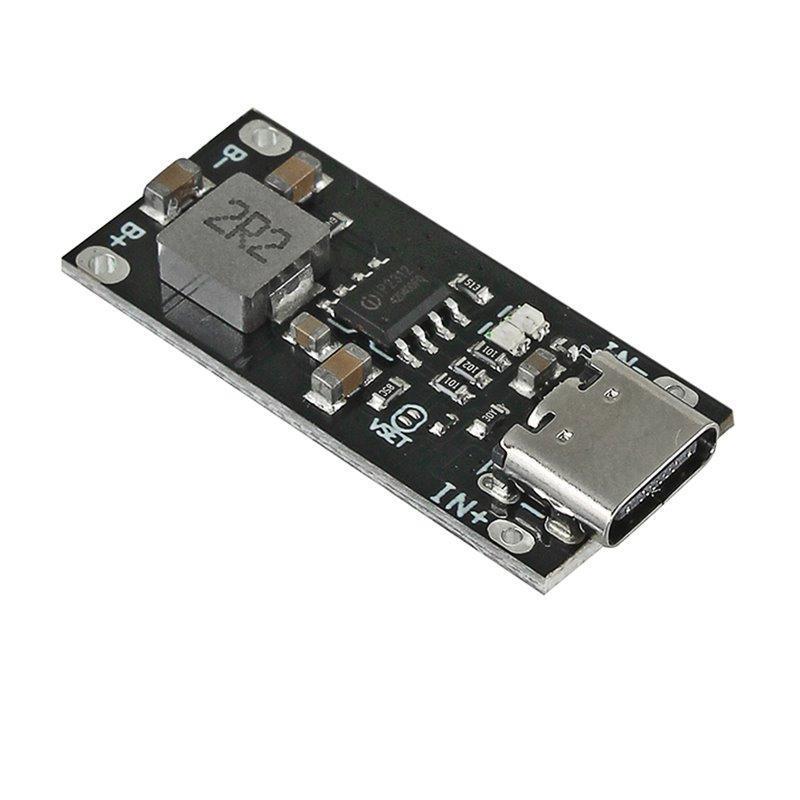

Контролер заряду акумуляторів на IP2312, 5 В/3 А, Type-C, CC/CV, (альтернатива TP4056)

Високотоковий зарядний пристрій для 1S Li-Ion акумуляторів побудований на базі спеціалізованого перетворювача IP2312. Призначено для швидкого заряджання 1S складок Li-Ion акумуляторів напругою 4.2 В/4,35 В. Живлення зарядного пристрою відбувається від джерела напругою від 4.5 В до 5.5 В, що під'єднується через Type-C роз'єм. Максимальний зарядний струм перетворювача становить 3 А.

Процес заряджання виставленим струмом відбувається до досягнення напруги на акумуляторі 4.20 В і зниження струму заряджання до 300 мА, після чого модуль переходить у режим стабілізації напруги на виході. Кожні 4 хвилини вихід перетворювача вимикається і здійснюється вимірювання напруги на акумуляторі. Якщо напруга вища 4.15 В — модуль завершує заряд. Після зниження напруги на акумуляторі нижче 4.10 В модель автоматично переходить у режим заряду. Стандартний модуль налаштований на заряд акумуляторів напругою 4.20 В і максимальним струмом заряду 3 А. Перемикання на напругу 4.35 В здійснюється запаювання перемички на платі. Вибір меншого струму заряду відбувається заміною постійного резистора або його видаленням. Стандартно встановлений резистор для вихідного струму в 3 А. Якщо резистор прибрати струм знизиться до значення 2 А. Якщо запаяти резистор номіналом 135 кОм то вихідний струм буде обмежений значенням 1 А.

Керування вихідним струмом:

Характеристики:

• Мікросхема перетворювача: IP2312
• Вхідна напруга живлення: від 4.5 В до 5.5 В
• Вхідний роз'єм: Type-C
• Вихідна напруга: 4.2 В / 4.35 В
• Максимальний вихідний струм: 3 А
• Індикація процесу заряджання:
  • Червоний — заряджання
  • Синій — заряджання закінчено
• ККД перетворення:
  • 1 А - 95 %
  • 2 А - 94 %
  • 3 А - 93 %
