Шунт FL-2 100А 75 мВ

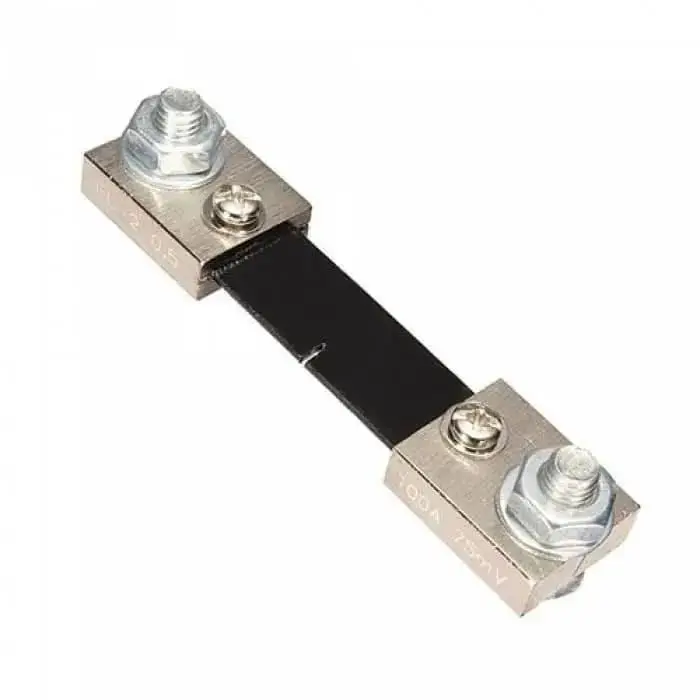

Електричний шунт FL-2 100A 75 мВ використовується як допоміжне пристосування для вимірювання в електричних ланцюгах великої сили постійного струму за допомогою вольтметра без застосування амперметра. Шунт FL-2 має два отвори для закріплення на плоскій поверхні. Матеріалом провідників у шунтах FL-2 слугує манган, наконечників — мідь. Похибка шунтів FL-2 — 0,5%.



Для розрахунку споживаного в ланцюзі струму потрібно вольтметром виміряти падіння напругу на шунті, скласти та розв'язати пропорцію:

75/50 = значення падіння напруги/X,

з чого

X = значення падіння напруги*50/75.





Модель: FL-2

Максимальний струм: 100А

Величина потенціалу: 75 мВ (у разі струму 50 А)

Опір шунта: 1500 мкОм

Похибка шунта: 0,5%

Матеріал провідника: манган

Розміри: 110 х 25 х 16 мм

Вага: 130 г
