LCR-TC1 Тестер електронних компонентів радіодеталей, транзисторний тестер

Тестер TC1 для розпізнавання та діагностики різних радіокомпонентів. Дасть змогу виміряти опір резисторів, індуктивність, місткість звичайних і електролітичних конденсаторів, ESR (еквівалентний послідовний опір), Vloss (напруження витоку) тощо. Тип під'єднаного приладу визначається автоматично.

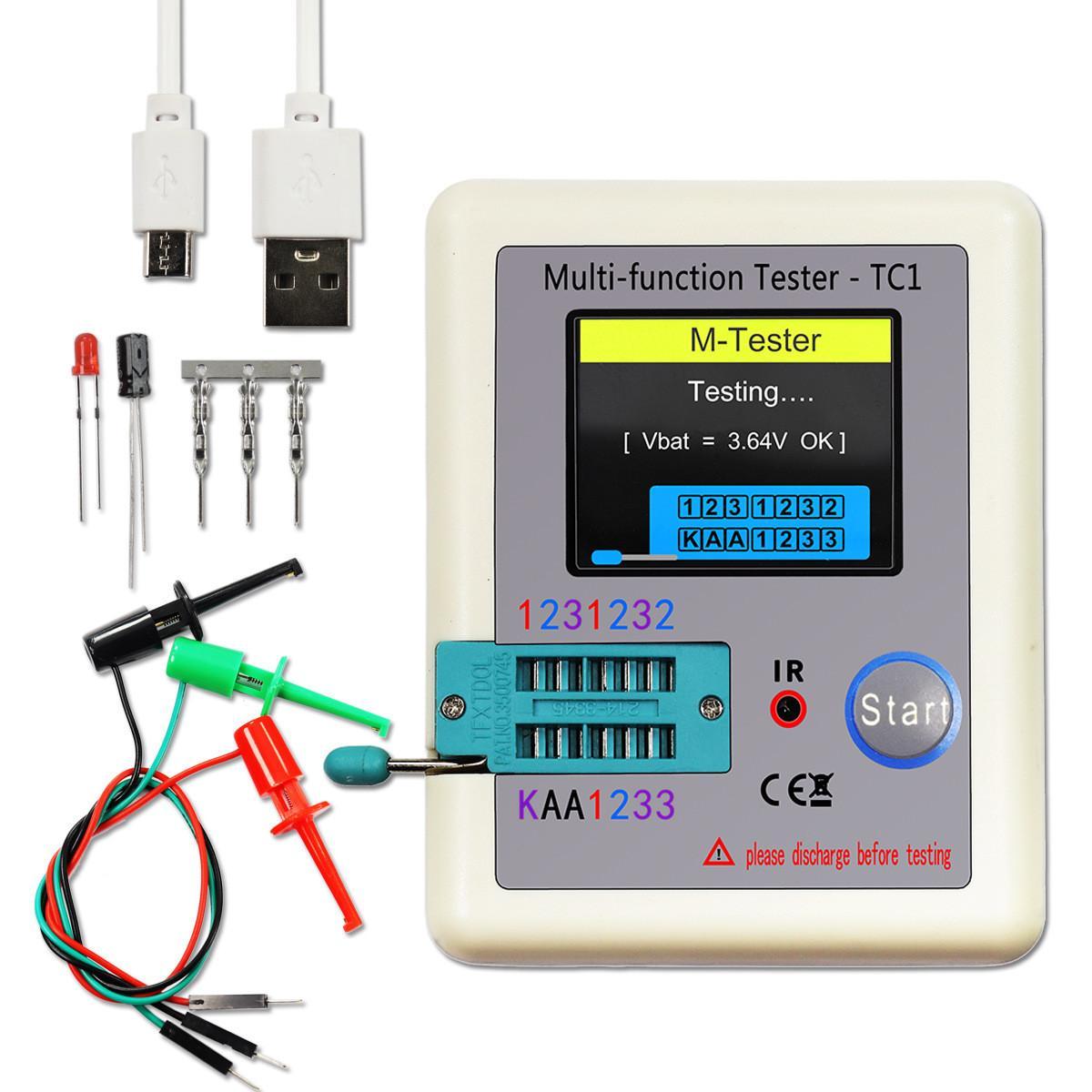

Тестер обладнаний кольоровим дисплеєм, на якому зображаються коефіцієнти посилення біполярних транзисторів, автовизначення та структура інших, розташування виводів. Також на корпусі розміщені номерні контакти роз'єму для під'єднання будь-яких радіодеталей, крім стабілізаторів, для яких передбачені контакти КАА (катод, анод, анод). Збоку розміщений ІЧ-приймач для перевірки та декодування сигналів пультів ДК.

Керується прилад єдиною кнопкою START. Коротке натискання для вмикання приладу та початку тесту, після встановлення компонента в роз'єм. Тривале натискання для примусового вимкнення приладу.

Посібник з експлуатації (англ.).

• Тестовані компоненти: транзистори (Pnp, NPN, N-, IGBT, MOSFET, JFET), діоди та здвоєні діоди, резистори, конденсатори, стабіторитрони, триаки, тиристори, конденсатори, елементи живлення, котушки індуктивності
• Індикація напруги відкриття світлодіодів
• Визначення розпилювання симісторів і тиристорів
• Визначення основних характеристик польових транзисторів будь-якого типу
• Аналіз коефіцієнта втрат і внутрішнього опору конденсаторів

• Ємний 1.8" TFT дисплей із роздільною здатністю 160х128 пікселів і підсвіткою
• Тестова напруга: 4.5 В (пікова)
• Тестовий струм: < 6 мА
• Діапазон вимірювання ємності: 25 пФ – 100 мФ
• Діапазон вимірювання індуктивності: 0.01 мГн – 20 Гн
• Діапазон вимірювання опору: 0.1 Ом — 50 МОм
• Перевірка стабілізронів: до 30 В
• Живлення: від внутрішнього акумулятора, заряджання через MicroUSB (кабель у комплекті)
• Автовимкнення після 20 з бездіяльності (за замовчуванням, можна налаштувати)
• LED-індикація заряджання акумулятора
• Розміри: 9 х 7 х 2.7 см
• Вага: 85 г
• У комплекті щупи та набір для калібрування

Зверніть увагу! Конденсатор не має перевірятися без розряду. Без функції перевірки індуктивності трансформатора. За низького рівня заряду батареї необхідно перед використанням зарядити пристрій.
