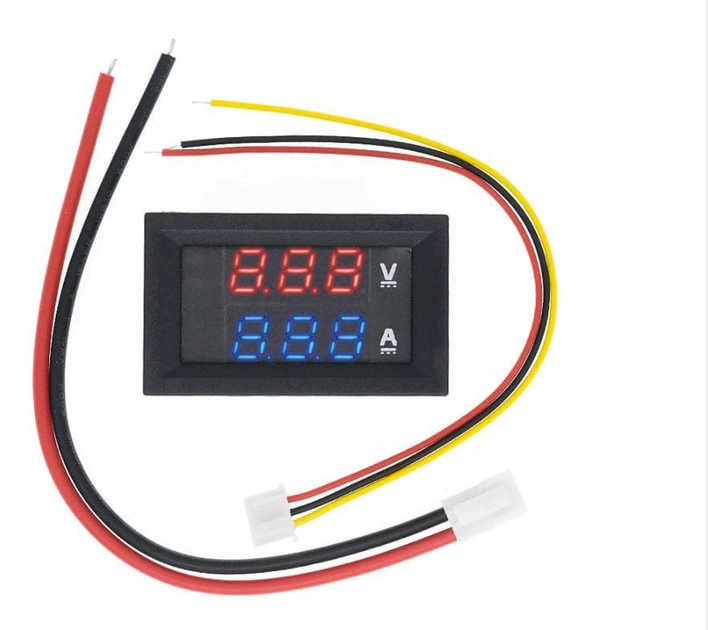

Цифровий вольтметр амперметр DC 0-100 V 10 А червоний і синій

Вольтметр — амперметр цифровий 0,28 (7 мм)
Трирядний дворядний  червоно-синього кольору світіння.
Вимірювана напруга DC0-100 V
Вимірюваний струм DC0-10 A
Напруга живлення DC 4.5-30V
Частота оновлення 500 mS
Точність вимірювання +/- 2,5%
Робоча температура -10...+65
Монтажні отвори 45*26 мм.
Розміри. 47*28*22мм.

Вага 20 г.

Мінімальна роздільна здатність (а): 0.01a.

Частота оновлення: ≥500ms/раз.

Дисплей: 0.28 "світлодіодний цифровий.

Робоча напруга: DC 4.5 ~ 30 В.

Вимірювана напруга: DC 0 - 100 В.
Червоний тонкий + живлення ( DC 4,5-30V)
Червоний товстий + вимірювання ( DC0-100 V)
Чорний тонкий — живлення і вимірювання.

Чорний товстий — вхід для вимірювання струму (DC 0-10A) (Вбудований шунт).

Червоний товстий — вихід до навантаження.

СХЕМИ ПІД'ЄДНАННЯ ПРИБОРУ НА ФОТОГРАФІЇ, ДЛЯ ВНЕШНЬОГО ПІТАННЯ І ПІТАННЯ ВІД ВІДДАТНОГО ВИКОРИСТАННЯ.
Якщо струм навантаження перевищує 6 А тривалий час, то товсті дроти необхідно прип'ятити до колодки "тато" на приладі.
Якщо чиста сталь, то показання нормальні, а якщо пульсує, то трохи "скачут" десяті ампери. Таке спостерігається у всіх мікроконтролерних приладах, улюбленого виробника.
Так само не долущується протікання струму у зворотному напрямку, тобто від навантаження до джерела. Для зазначених вимог є прилади на спеціалізованих мікросхемах
