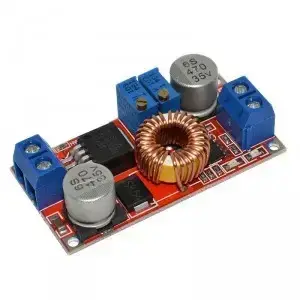

Перетворювач знижувальний XL4015 5A з регулюванням напруги та струму. DC-DC Step Down
- Немає в наявності
- Код: XL4015
62 ₴
Знижувальний перетворювач XL4015-E1 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче від мережі живлення (заряджання літієвих акумуляторів, живлення високовольтних світлодіодів тощо). Даним модуль є поліпшеним аналогом модуля LM2596S.
Плата модуля спроєктована на базі мікросхеми XL4015. Мікросхема XL4015 має 5 виводів і виготовлена в корпусі «TO263-5L». Схема регульованого токоугранування та компатора, яка відповідає за індикацію закінчення заряду, спроєктовані на основі операційного підсилювача LM358. Порівнюючи з його аналогом, цей модуль має 2 підстройкові резистори опір 10 кОм. За допомогою одного потенціометра можна регулювати вихідну напругу, відповідно інший змінний резистор слугує для регулювання сили струму.
За наявності навантаження, у якої сила струму вища за 4 А необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але під час встановлення необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення. Мікросхема модуля має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за температури вище ніж 125 °C). Також модуль має обмеження струму (спрацьовує за 8 А).
На платі модуля є 4 виведення:
| IN+: | вхідна напруга живлення 8-36 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга живлення 1,25 — 32 В |
| OUT-: | «земля» |
Також на платі є 2 світлодіоди:
| Червоний індикатор: | показує роботу в режимі обмеження струму |
| Синій індикатор: | сигналізує про заряд акумулятора |
Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.
Технічні характеристики модуля:
| Мікросхема | XL4015 |
| Вхідна напруга, В | 8 ... 36 |
| Діапазон регулювання вихідної напруги, В | 1,25 ... 32 |
| Максимальний струм навантаження, А | 5 |
| Частота перемикання, КГц | 180 |
| Пульсація вихідної напруги, мВ | 50 |
| ККД, % | 95 |
| Робоча температура, °C | -40 ... 85 |
| Розміри модуля, мм | 43 х 21 х 14 |
| Користувацькі характеристики | |
|---|---|
| Артикул | XL4015 |
| ККД, не менш ніж | 96 |
| Номінальний струм | 5 А |
| Стан | Нове |
| Тип робочої величини | Напруга |
- Ціна: 62 ₴
